Lámpara LED cuadrada 557, 12 V, blanco frío, resistencia incorporada-

Dongguan Zhiding Electronics Technology Co., Ltd. es uno de los fabricantes y proveedores más confiables de resistencia incorporada - de lámpara LED cuadrada de 557 voltios y 12 voltios en China, y también brinda servicio personalizado. Si va a vender al por mayor una lámpara LED cuadrada 557 avanzada de 12 V con resistencia incorporada - blanca fría fabricada en China, le invitamos a obtener una cotización de nuestra fábrica. Además, hay 2 años de garantía disponibles.

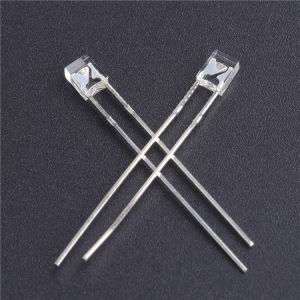

Lámpara LED cuadrada 557 de 12 V, blanco frío: resistencia-incorporada, orificio pasante- de 5×5×7 mm

Este LED cuadrado de 557 está diseñado para un trabajo: colóquelo directamente en un riel de 12 VCC sin buscar una resistencia en serie. A 12 V, consume alrededor de 12 mA típicos y emite entre 200 y 400 mcd de blanco frío a través de una lente blanca difusa, con un amplio ángulo de visión de 90 grados que se lee claramente desde fuera del eje. Lo usamos en paneles de control, -caras frontales de fuentes de alimentación, equipos de audio y PCB de lotes pequeños donde una lámpara redonda de 3 mm o 5 mm parece fuera de lugar.

Lámpara LED con resistencia interna.

12 V nativo​ – resistencia interna recortada para 12 VCC, sin corriente externa-parte limitadora en el banco
557 cuerpo cuadrado​ – La huella de 5×5×7 mm queda al ras en los orificios de montaje cuadrados, sin problemas de rotación
Blanco frío, difuso​ – X≈0.31 / Y≈0.30, extensión suave en lugar de un punto nítido
Pasante-agujero,-apto para soldadura manual​ – Inmersión de 260 grados / Hierro de 350 grados dentro de las especificaciones, no se necesita reflujo
Chip InGaN, sin RoHS/Pb-– Clasificación ESD de HBM de 2000 V, ventana de funcionamiento de -25 a 85 grados

LED indicador del panel de 12 V

Paquete: Lámpara estilo-transparente cuadrada de 5×5×7 mm, lente difusa blanca

Color: Blanco frío (cromaticidad X 0,31 / Y 0,30 típ.)

Unidad nominal: 12 VCC, corriente directa tipo 12 mA. / 15 mA máx​ a 12 V

Intensidad luminosa: 200 mcd min, 400 mcd típ.

ángulo de visión: 90 grados

máximo absoluto: Si 30 mA, IFP 100 mA (1/10@1 kHz), Pd 600 mW, VR 5 V

ESD (HBM): 2000V

Alguna nota de uso para 557 LED automotriz 12V
Bueno para / No ideal
Bueno para:​ modernizaciones de indicadores de 12 V, placas frontales de instrumentos, construcciones de tableros para aficionados, lámparas de repuesto en paneles-con pantalla de seda de 12 V existentes.
No es ideal:​ iluminación direccionable, atenuación mediante PWM sin verificar el margen de corriente, reflujo-solo líneas SMT (esta es una parte de inmersión), accionamiento continuo por encima de 15 mA a 12 V.

La resina de una lámpara 557 es epoxi, no un compuesto de moldeo de alta-temperatura-mantenga el cable doblado a 3 mm de distancia de la base de la lente y no sujete el cuerpo durante el moldeo. Después de soldar, déjelo enfriar a temperatura ambiente antes de remachar o presionar la carcasa. Hemos visto más retornos de campo por estrés de manipulación en frío-que por voltaje.

Si ha estado buscando un indicador-de caída de 12 V que no necesite una resistencia acoplada a su placa, este es al que seguimos recurriendo. El cuadrado 557 se ubica donde un LED redondo no lo hace, y la limitación interna significa que hay una pieza menos para colocar. Almacene una tira o dos-una vez que esté en el panel, nadie lo notará hasta que les ahorre un dolor de cabeza.
