¡Hola! Si está lidiando con un LED de IR de inmersión dañado, no se preocupe. Estoy aquí para guiarte a través del proceso de reemplazarlo. Como proveedor de LED de IR, he visto mi parte justa de estos problemas y tengo algunos consejos y trucos para compartir.
¿Por qué reemplazar un LED IR de inmersión dañado?
En primer lugar, hablemos de por qué querrías reemplazar un LED IR de inmersión dañado. Estos LED se usan comúnmente en un montón de aplicaciones, como controles remotos, sistemas de seguridad y sensores de proximidad. Cuando salen mal, puede estropear toda la funcionalidad de su dispositivo. Tal vez su control remoto no funcione como debería, o el rango de detección de su sistema de seguridad está apagado. Ahí es cuando sabes que es hora de reemplazar ese LED defectuoso.
Herramientas que necesitará
Antes de comenzar el proceso de reemplazo, necesitará algunas herramientas. Esto es lo que querrás tener a mano:
- Soldering Hiern: necesitará esto para eliminar el LED anterior y soldar en el nuevo. Asegúrese de que sea una de buena calidad con configuraciones de temperatura ajustables.
- Soldadera: Obtenga una soldadura de buena calidad que sea adecuada para el trabajo de electrónica.
- Bomba o mecha desolderante: esto lo ayudará a eliminar la soldadura antigua de la PCB (placa de circuito impreso) para que pueda eliminar fácilmente el LED dañado.
- Tweezers: estos son útiles para mantener los componentes pequeños en su lugar mientras está soldando.
- Multímetro: es una buena idea tener un multímetro para probar el nuevo LED antes de instalarlo para asegurarse de que funcione correctamente.
Proceso de reemplazo paso a paso
Paso 1: identificar el LED dañado
Lo primero que debe hacer es averiguar qué LED está dañado. Esto puede parecer obvio, pero a veces puede ser un poco complicado, especialmente si hay múltiples LED en el tablero. Busque signos de daño físico, como un LED agrietado o quemado. También puede usar un multímetro para probar la funcionalidad del LED.
Paso 2: Retire el LED anterior
Una vez que haya identificado el LED dañado, es hora de eliminarlo. Comience calentando el soldador a la temperatura apropiada. Luego, use el soldador para calentar la soldadura en uno de los alfileres del LED. A medida que la soldadura se derrite, use la bomba o mecha desolderante para quitar la soldadura. Repita este proceso para el otro pin. Una vez que se retira la soldadura de ambos pines, debe poder sacar suavemente el LED viejo de la PCB usando las pinzas.
Paso 3: Prepare la PCB
Después de quitar el LED anterior, deberá limpiar la PCB. Use la bomba o mecha desolderante para eliminar cualquier soldadura restante de los agujeros donde estaba el LED. También puede usar un cepillo pequeño para limpiar el área alrededor de los agujeros. Asegúrese de que no haya puentes de soldadura o escombros que puedan causar problemas cuando instale el nuevo LED.
Paso 4: elija el LED de reemplazo correcto

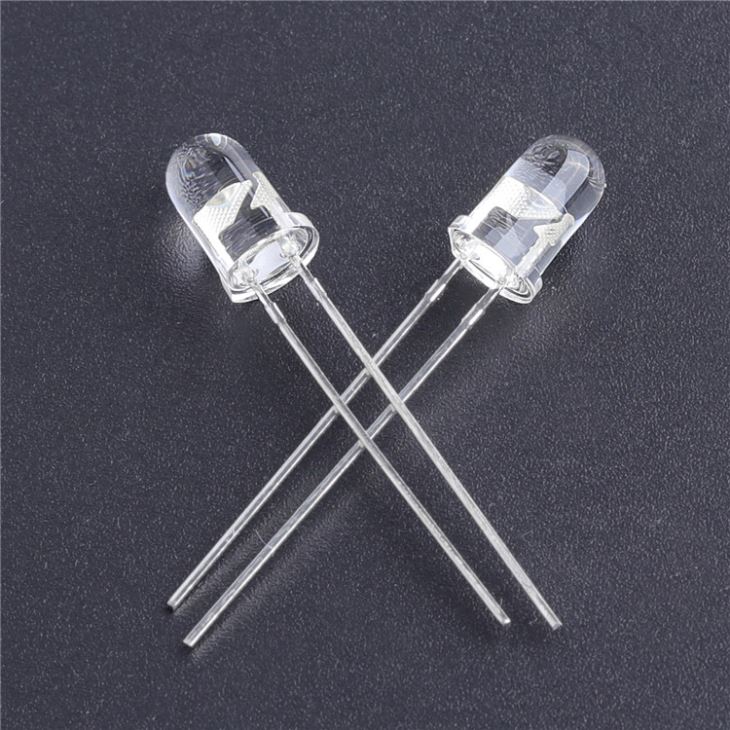

Como proveedor de LED IR Dip IR, puedo decirle que es importante elegir el LED de reemplazo correcto. Deberá hacer coincidir las especificaciones del LED anterior, como la longitud de onda, el voltaje hacia adelante y el ángulo de visión. Por lo general, puede encontrar esta información sobre la hoja de datos del LED original o investigando en línea. Si no está seguro de qué condujo a elegir, siempre puede comunicarse con nosotros para obtener ayuda. Ofrecemos una amplia gama de LED IR de inmersión, incluidosEmisores de LED de lámpara infrarroja de 3 mmyEmisores LED infrarrojos de 5 mm.
Paso 5: Instale el nuevo LED
Una vez que haya elegido el LED de reemplazo correcto, es hora de instalarlo. Coloque cuidadosamente el nuevo LED en los agujeros de la PCB, asegurándose de que los pines estén alineados correctamente. Luego, use el soldador para calentar la soldadura en uno de los alfileres y soldarlo a la PCB. Repita este proceso para el otro pin. Tenga cuidado de no sobrecalentar el LED o el PCB, ya que esto puede causar daños.
Paso 6: Prueba el nuevo LED
Después de instalar el nuevo LED, es importante probarlo para asegurarse de que funcione correctamente. Use el multímetro para verificar el voltaje y la corriente en el LED. También puede probar la funcionalidad del LED conectándola a una fuente de energía y viendo si emite luz infrarroja. Si el LED no funciona, verifique dos veces su soldadura y asegúrese de que el LED esté instalado correctamente.
Consejos y trucos
- Tómese su tiempo: reemplazar un LED IR de inmersión puede ser un proceso delicado, así que no se apresure. Asegúrese de tener todas las herramientas que necesita y tómese su tiempo para hacer el trabajo bien.
- Trabajar en un área bien ventilada: la soldadura puede producir humos, por lo que es importante trabajar en un área bien ventilada para evitar inhalar los humos.
- Use tubos de retiro de calor: si desea proteger las conexiones soldadas y evitar cortocircuitos, puede usar tubos de retiro de calor. Simplemente deslice el tubo sobre las conexiones soldadas y use una pistola de calor para encogerla.
- Mantenga su espacio de trabajo limpio: un espacio de trabajo limpio facilitará el trabajo en la PCB y evitará que cualquier escombro ingrese a los componentes.
Conclusión
Reemplazar un LED de IR de inmersión dañado no es tan difícil como parece. Con las herramientas adecuadas y un poco de paciencia, puedes hacerlo tú mismo. Si tiene alguna pregunta o necesita ayuda para elegir el LED de reemplazo correcto, no dude en comunicarse con nosotros. Como proveedor de LED IR Dip IR, estamos aquí para ayudarlo a encontrar la mejor solución para sus necesidades. Ya sea que estés buscandoLED IR de 3 mmu otros tipos de LED IR DIP, lo tenemos cubierto. ¡Contáctenos hoy para comenzar una discusión de adquisiciones y trabajemos juntos para poner en funcionamiento sus dispositivos!
