Como proveedor de LED de inmersión de 5 mm, entiendo la importancia de proteger estos componentes de la corriente excesiva. La corriente excesiva puede causar daños irreversibles a LED de inmersión de 5 mm, como reducir su vida útil, atenuar la salida de la luz o incluso quemarlos por completo. En esta publicación de blog, compartiré algunos métodos efectivos para proteger los LED de inmersión de 5 mm de la corriente excesiva.
Comprender los conceptos básicos de los LED de inmersión de 5 mm

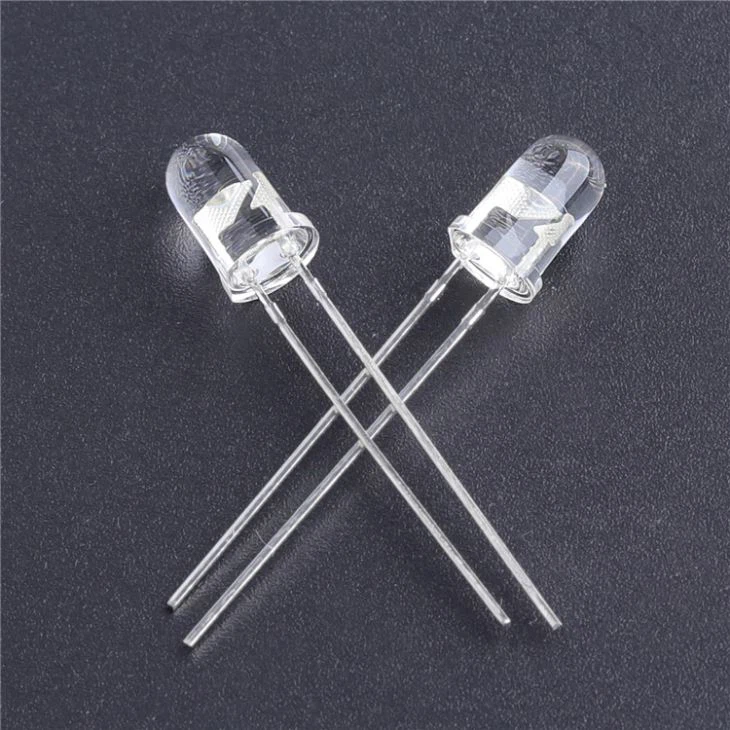

Antes de sumergirse en los métodos de protección, es esencial comprender las características básicas de los LED de inmersión de 5 mm. Estos LED se usan ampliamente en diversas aplicaciones debido a su pequeño tamaño, bajo consumo de energía y brillo relativamente alto. Vienen en diferentes colores, incluyendo blanco tibio, blanco y agua, claro. Por ejemplo, puedes encontrar nuestroLED de caldo redondo de 5 mm White White,LED blanco redondo de 5 mm, yLED transparente de agua de 5 mmen nuestra gama de productos.
Cada LED de inmersión de 5 mm tiene un voltaje directo específico (VF) y corriente de avance máxima (IFMAX). El voltaje directo es la caída de voltaje a través del LED cuando se realiza la corriente, y la corriente directa máxima es la corriente más alta que el LED puede manejar sin daños de forma segura. Exceder la corriente máxima hacia adelante conducirá a una calentamiento excesiva y eventualmente dañará el LED.
Use una resistencia limitadora de corriente
Una de las formas más comunes y directas de proteger un LED de inmersión de 5 mm de la corriente excesiva es usar una resistencia que limita la corriente. La resistencia está conectada en serie con el LED en el circuito. De acuerdo con la Ley de Ohm (V = IR), la resistencia limitará la corriente que fluye a través del LED creando una caída de voltaje sobre sí misma.
Para calcular el valor de la resistencia que limita la corriente, debe conocer el voltaje de suministro (VS), el voltaje directo del LED (VF) y la corriente delantera deseada (IF) para el LED. La fórmula para calcular el valor de la resistencia (r) es:
[R = \ frac {v_s - v_f} {i_f}]
Por ejemplo, si tiene un LED de inmersión de 5 mm con un voltaje avanzado de 2 V y desea conducirlo con una corriente directa de 20 mA (0.02a) usando una fuente de alimentación de 5V, el valor de la resistencia limitante de corriente sería:
[R = \ frac {5v - 2v} {0.02a} = 150 \ Omega]
Es importante tener en cuenta que la calificación de potencia de la resistencia debe seleccionarse adecuadamente. La potencia disipada por la resistencia (P) se puede calcular usando la fórmula (P = I^2r). En el ejemplo anterior, (p = (0.02a)^2 \ Times150 \ omega = 0.06W). Entonces, una resistencia 1/8W o 1/4W sería adecuada.
Constante - Conductores actuales
Otro método efectivo para proteger los LED de inmersión de 5 mm de la corriente excesiva es usar controladores de corriente constante. A diferencia de una resistencia, que solo proporciona una corriente fija basada en el voltaje de suministro y su resistencia, un controlador de corriente constante puede mantener una corriente estable a través del LED independientemente de los cambios en el voltaje de suministro o el voltaje directo del LED.
Constante: los controladores de corriente funcionan ajustando el voltaje a través del LED para mantener la corriente en un nivel preestablecido. Esto es particularmente útil en aplicaciones donde el voltaje de suministro puede variar, como en dispositivos alimentados por batería o cuando se conectan múltiples LED en serie o paralelo.
Existen diferentes tipos de controladores actuales constantes disponibles, incluidos los controladores lineales y los controladores de conmutación. Los conductores lineales son simples y costosos, efectivos, pero son menos eficientes porque disipan el exceso de potencia como calor. Cambiar a los conductores, por otro lado, son más eficientes pero más complejos y caros.
Over - Circuitos de protección de corriente
Además de usar una resistencia que limita la corriente o un controlador de corriente constante, también puede incorporar circuitos de protección de corriente en su diseño. Estos circuitos pueden detectar cuando la corriente a través del LED excede un cierto umbral y tome medidas para limitar la corriente o apagar la fuente de alimentación.
Un tipo común de circuito de protección de corriente sobrevalorada es un fusible. Un fusible es un dispositivo de sacrificio que derrite y rompe el circuito cuando la corriente excede su valor nominal. Los fusibles son simples y económicos, pero necesitan ser reemplazados una vez que hayan volado.
Otro tipo de circuito de protección de corriente sobre un interruptor de circuito. Los interruptores de circuitos pueden tropezar automáticamente y abrir el circuito cuando la corriente excede un nivel preestablecido. A diferencia de los fusibles, los interruptores de circuitos se pueden restablecer después de que se hayan tropezado, lo que los hace más convenientes para su uso repetido.
Gestión térmica
El manejo térmico también es crucial para proteger los LED de inmersión de 5 mm de la corriente excesiva. Cuando un LED se somete a la corriente sobre, generará más calor, lo que puede aumentar aún más la corriente hacia adelante y causar un efecto fugitivo térmico. Esto puede conducir a una rápida degradación del LED y, en última instancia, un fracaso.
Para prevenir el fugitivo térmico, es importante garantizar una disipación de calor adecuada. Esto se puede lograr mediante el uso de disipadores de calor, ventiladores u otros dispositivos de enfriamiento. Los disipadores de calor son dispositivos pasivos que absorben y disipan el calor del LED. Los ventiladores se pueden usar para aumentar el flujo de aire alrededor del LED y el disipador de calor, mejorando la eficiencia de enfriamiento.
Control y pruebas de calidad
Como proveedor de LED DIP de 5 mm, prestamos mucha atención al control y las pruebas de calidad. Antes de enviar nuestros productos, realizamos una serie de pruebas para garantizar que cada LED cumpla con los parámetros eléctricos y ópticos especificados. Esto incluye probar el voltaje hacia adelante, la corriente hacia adelante y la intensidad luminosa.
También realizamos pruebas de estrés en nuestros LED para simular diferentes condiciones de funcionamiento, como ambientes de alta temperatura y alta humedad. Al hacerlo, podemos identificar cualquier problema potencial desde el principio y tomar medidas para mejorar la confiabilidad de nuestros productos.
Conclusión
Proteger los LED de inmersión de 5 mm de la corriente de más es esencial para garantizar su rendimiento y confiabilidad a largo plazo. Al utilizar una actual resistencia limitante, controladores de corriente constantes, circuitos de protección de corriente sobreinal, y un manejo térmico adecuado, puede prevenir efectivamente el daño de corriente a sus LED.
Si está interesado en comprar LED de alta calidad de 5 mm de alta calidad o necesita más información sobre la protección LED, no dude en contactarnos para las discusiones de adquisiciones. Estamos comprometidos a proporcionarle los mejores productos y soporte técnico.
Referencias
- Horowitz, P. y Hill, W. (1989). El arte de la electrónica. Cambridge University Press.
- Nick Holonyak Jr. y Robert N. Hall. (1962). "Láseres de inyección de semiconductores". Actas del IEEE. 50 (1): 124 - 139.
