¡Hola! Como proveedor de LED SMD 2020, estoy muy emocionado de compartir con ustedes cómo instalar estas pequeñas potencias. Los LED SMD 2020 son bastante impresionantes: son pequeños, energéticamente eficientes y pueden agregar un excelente toque de iluminación a todo tipo de proyectos. Ya sea que esté interesado en la electrónica de bricolaje o sea un profesional de la industria de la iluminación, esta guía lo guiará paso a paso a través del proceso de instalación.
Lo que necesitarás
En primer lugar, hablemos de las herramientas y materiales que necesitarás. Necesitarás un soldador. Asegúrate de que sea uno de buena calidad y con temperatura ajustable. No lo querrás demasiado caliente ni demasiado frío, ya que eso puede arruinar el trabajo de soldadura. Además, toma un poco de alambre para soldar. Cuanto más delgados, mejor para estos pequeños LED SMD 2020. También necesitarás un par de pinzas de punta fina para manipular los LED sin que se caigan. Y no olvide un soporte de soldadura para mantener su plancha segura cuando no la esté usando.
Preparando el espacio de trabajo
Antes de comenzar, es importante preparar un espacio de trabajo limpio y bien iluminado. Quieres poder ver lo que estás haciendo con claridad. Disponga todas sus herramientas y materiales de forma organizada para que pueda alcanzar fácilmente lo que necesita. Me gusta usar una alfombra antiestática para evitar que la electricidad estática golpee los LED. La estática puede dañar estos componentes sensibles, por lo que es mejor prevenir que curar.
Entendiendo el LED SMD 2020
El LED SMD 2020 tiene una estructura específica. Es un dispositivo de montaje en superficie, lo que significa que está diseñado para montarse directamente sobre la superficie de una placa de circuito impreso (PCB). Tiene dos o más pines, dependiendo de si es un LED monocolor o multicolor. Los pines son donde soldarás para conectarlo a la PCB.
Paso 1: Limpiar la PCB
El primer paso en el proceso de instalación es limpiar la PCB. Utilice un limpiador de PCB o alcohol isopropílico y un paño sin pelusa para limpiar el polvo, la suciedad o la oxidación de las almohadillas donde soldará el LED. Las almohadillas limpias garantizan una buena conexión eléctrica y una unión de soldadura fuerte.
Paso 2: aplicar fundente
Una vez que la PCB esté limpia, aplique una pequeña cantidad de fundente a las almohadillas. El fundente ayuda a que la soldadura fluya mejor y previene la oxidación durante el proceso de soldadura. Puedes utilizar un lápiz fundente o un pincel pequeño para aplicarlo. Sólo un poquito es suficiente.
Paso 3: Colocar el LED
Ahora viene la parte complicada: colocar el LED en los pads. Utilice sus pinzas de punta fina para levantar el LED SMD 2020 y colocarlo con cuidado en las almohadillas. Asegúrese de que las clavijas del LED estén alineadas exactamente con las almohadillas de la PCB. Es una buena idea volver a verificar la orientación del LED, especialmente si es multicolor.
Paso 4: soldar el primer pin
Calienta tu soldador a la temperatura adecuada (normalmente entre 350 y 370 grados Celsius). Una vez que esté caliente, toque con la punta de la plancha uno de los pines del LED y la almohadilla correspondiente en la PCB. Después de uno o dos segundos, aplique una pequeña cantidad de soldadura a la unión. Verás que la soldadura se derrite y fluye alrededor del pasador y la almohadilla. Asegúrese de que la articulación esté lisa y brillante.
Paso 5: Verificar la alineación
Después de soldar el primer pin, tómate un momento para comprobar si el LED todavía está correctamente alineado. Si está descentrado, puede usar el soldador para recalentar la unión y empujar suavemente el LED a la posición correcta con las pinzas.
Paso 6: soldar los pines restantes
Una vez que el primer pin esté bien soldado y el LED esté alineado, continúe con los pines restantes. Repita el proceso de soldadura para cada pin, asegurándose de que cada unión tenga tiempo suficiente para enfriarse antes de pasar a la siguiente.
Paso 7: Limpiar las uniones de soldadura
Después de soldar todos los pines, use una mecha de soldadura o una bomba desoldadora para eliminar el exceso de soldadura. Luego, limpie las uniones de soldadura con alcohol isopropílico para eliminar cualquier residuo de fundente. Esto ayuda a prevenir la corrosión y garantiza una conexión duradera.
Paso 8: prueba del LED
Una vez realizada la soldadura y las uniones limpias, es hora de probar el LED. Conecte la PCB a una fuente de alimentación y vea si el LED se enciende. Si no es así, verifique si hay juntas de soldadura fría o pines desalineados. Es posible que necesite volver a calentar y soldar las uniones si es necesario.
Otros productos relacionados

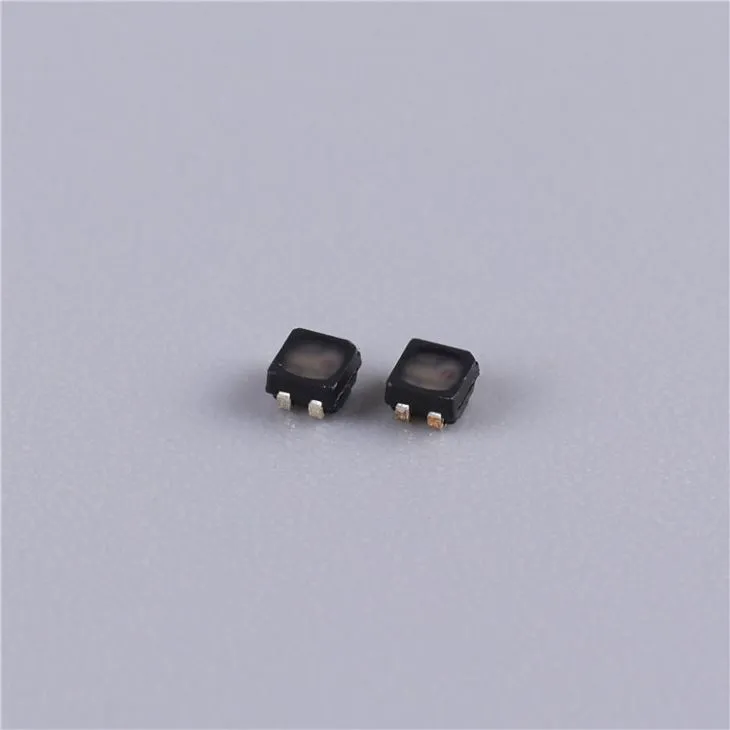

Si está interesado en explorar otros tipos de LED, también ofrecemos excelentes alternativas. Echa un vistazo a nuestroLED RGB 1010 tricolor, que es perfecto para crear efectos de iluminación dinámicos. ElLED 1515 RGBes otra opción con un tamaño ligeramente más grande pero que aún tiene un gran impacto en términos de brillo. Y para aquellos que buscan un factor de forma diferente, elLED tricolor SMD 3535es una gran elección.
Conclusión y llamado a la acción
La instalación de LED SMD 2020 puede parecer un poco desalentadora al principio, pero con las herramientas adecuadas, un poco de paciencia y siguiendo estos pasos, podrás hacerlo como un profesional. Ya sea que esté trabajando en un pequeño proyecto de bricolaje o en una instalación de iluminación a gran escala, nuestros LED SMD 2020 son una excelente opción.
Si está interesado en comprar LED SMD 2020 o cualquiera de nuestros otros productos, no dude en comunicarse con nosotros para obtener más información y analizar sus necesidades específicas. Siempre estaremos encantados de ayudarle a encontrar las mejores soluciones de iluminación para sus proyectos.
