Conectar varios LED de 3 mm y 12 V en un circuito complejo puede ser una tarea desafiante pero gratificante. Como proveedor de LED de 3 mm y 12 V de alta calidad, he sido testigo de primera mano de las diversas aplicaciones y diseños creativos que se les ocurren a los clientes. En esta publicación de blog, compartiré algunas ideas y pautas sobre cómo lograr esto de manera efectiva.
Comprensión de los conceptos básicos de los LED de 3 mm y 12 V
Antes de sumergirse en circuitos complejos, es fundamental tener un conocimiento sólido de los LED de 3 mm y 12 V. Estos LED son de tamaño pequeño, con un diámetro de 3mm, y están diseñados para funcionar a un voltaje de 12V. Vienen en una variedad de colores, como verde, amarillo y rojo, cada uno con sus propias características y aplicaciones únicas.

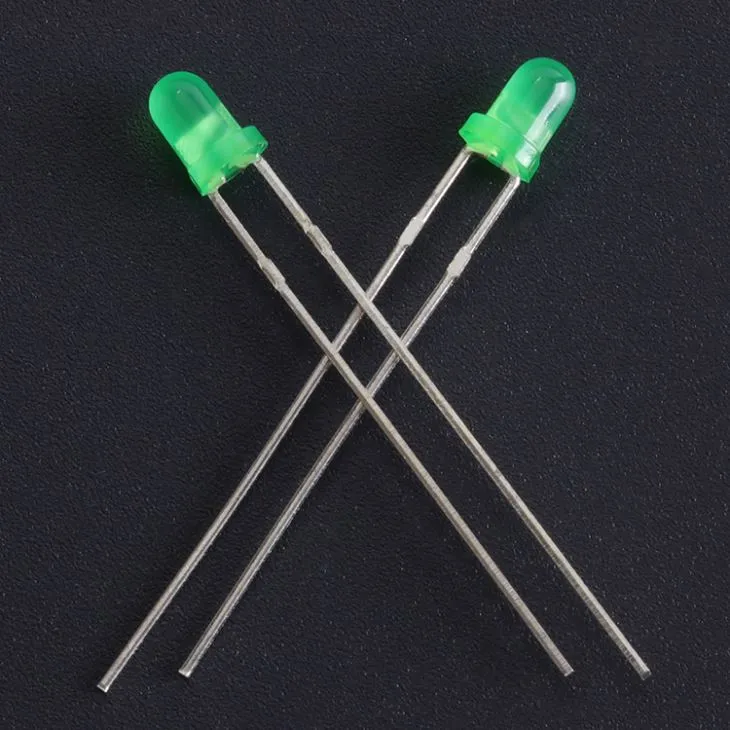

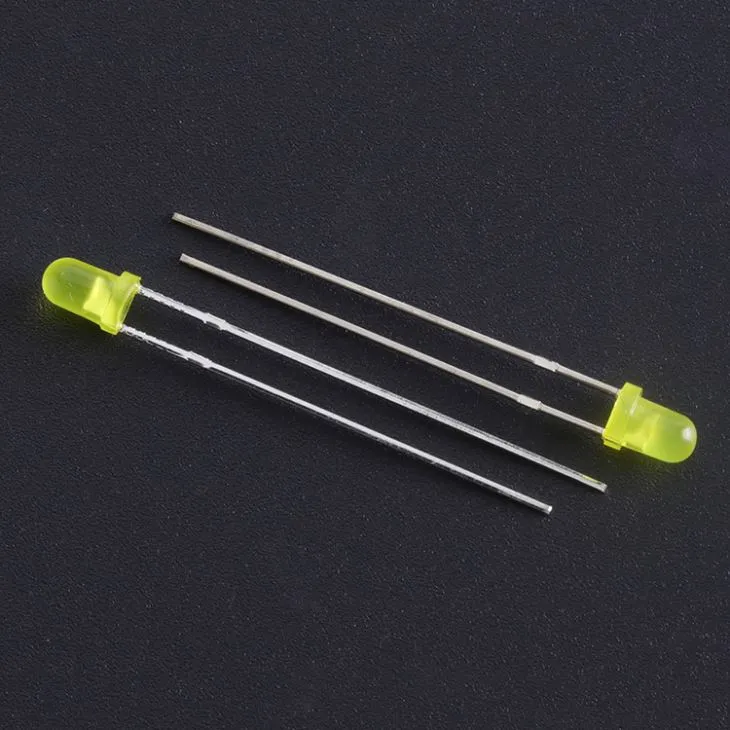

Por ejemplo,Sin marco Led verde de 3 mmEs una opción popular para indicadores y retroiluminación debido a su color brillante y vivo. ElLED verde de 3 mmOfrece una salida de color similar, pero puede tener un empaque diferente o características adicionales. ElTapa redonda LED amarilla de 3 mmSe utiliza a menudo en aplicaciones donde se requiere una luz cálida y suave.
Conexiones en serie y paralelo
Hay dos formas fundamentales de conectar varios LED: en serie y en paralelo. Cada método tiene sus propias ventajas y desventajas y la elección depende de los requisitos específicos de su circuito.
Conexión en serie
En una conexión en serie, el terminal positivo de un LED se conecta al terminal negativo del siguiente LED. El voltaje en todo el circuito en serie es la suma de los voltajes en cada LED individual. Para los LED de 12 V, si los conecta en serie, debe asegurarse de que el voltaje total de la fuente de alimentación sea suficiente para alimentar todos los LED.
Por ejemplo, si tiene tres LED de 12 V conectados en serie, necesitará una fuente de alimentación que pueda proporcionar al menos 36 V (12 V x 3). Una de las principales ventajas de una conexión en serie es que le permite utilizar una única resistencia limitadora de corriente para todo el circuito, lo que simplifica el diseño. Sin embargo, si falla un LED en un circuito en serie, todo el circuito dejará de funcionar.
Conexión paralela
En una conexión en paralelo, todos los terminales positivos de los LED están conectados entre sí y todos los terminales negativos están conectados entre sí. El voltaje a través de cada LED en un circuito paralelo es el mismo que el voltaje de la fuente de alimentación. Para LED de 12 V, puede utilizar una fuente de alimentación de 12 V para alimentar varios LED conectados en paralelo.
Sin embargo, cada LED en un circuito paralelo requiere su propia resistencia limitadora de corriente para garantizar que la corriente a través de cada LED esté dentro de su valor nominal. Si las resistencias no tienen el tamaño adecuado, algunos LED pueden recibir más corriente que otros, lo que provoca un brillo desigual o incluso daños a los LED. Una ventaja de una conexión en paralelo es que si un LED falla, los otros LED seguirán funcionando.
Creando un circuito complejo
Un circuito complejo puede implicar una combinación de conexiones en serie y en paralelo para lograr el efecto de iluminación y la distribución de energía deseados. Estos son los pasos para crear un circuito complejo con múltiples LED de 3 mm y 12 V:
Paso 1: determinar los requisitos de iluminación
Primero, decida la cantidad de LED que necesita, la combinación de colores y el brillo deseado. Esto le ayudará a determinar la fuente de alimentación adecuada y el método de conexión.
Paso 2: Calcule los requisitos de energía
Según la cantidad de LED y su método de conexión, calcule la potencia total requerida por el circuito. Por ejemplo, si tiene diez LED de 12 V, cada uno con un consumo de energía de 0,06 W, la potencia total requerida es 0,6 W (0,06 W x 10).
Paso 3: seleccione la fuente de alimentación
Elija una fuente de alimentación que pueda proporcionar el voltaje y la corriente necesarios. Asegúrese de que la fuente de alimentación tenga suficiente capacidad para manejar el consumo total de energía del circuito.
Paso 4: diseñar el diseño del circuito
Dibuja el diseño del circuito, indicando las conexiones en serie y en paralelo de los LED. Utilice un software de diseño de circuitos o un simple lápiz y papel para planificar el diseño.
Paso 5: Calcule los valores de resistencia
Para cada serie o grupo paralelo de LED, calcule los valores de resistencia apropiados para las resistencias limitadoras de corriente. Puedes usar la ley de Ohm (V = IR) para calcular los valores de resistencia, donde V es el voltaje a través de la resistencia, I es la corriente a través del LED y R es la resistencia.
Paso 6: ensamblar el circuito
Una vez que tengas todos los componentes, monta con cuidado el circuito. Suelde los LED y las resistencias según el diseño del circuito. Asegúrese de que todas las conexiones estén seguras y que no haya cortocircuitos.
Pruebas y solución de problemas
Después de ensamblar el circuito, es importante probarlo para asegurarse de que funciona correctamente. A continuación se ofrecen algunos consejos para realizar pruebas y solucionar problemas:
Pruebas
- Utilice un multímetro para medir el voltaje y la corriente en diferentes puntos del circuito. Asegúrese de que el voltaje en cada LED esté dentro de su valor nominal y que la corriente a través de cada LED esté dentro del rango seguro.
- Verifique el brillo de los LED. Si algunos LED son más tenues que otros, puede indicar un problema con las resistencias limitadoras de corriente o la conexión.
Solución de problemas
- Si uno o más LED no funcionan, verifique las conexiones para asegurarse de que estén seguras. También puede utilizar un probador de continuidad para comprobar si hay roturas en el circuito.
- Si los LED son demasiado brillantes o demasiado tenues, ajuste los valores de resistencia de las resistencias limitadoras de corriente. Es posible que deba volver a calcular los valores de resistencia en función de las mediciones reales de voltaje y corriente.
Conclusión
La conexión de varios LED de 3 mm y 12 V en un circuito complejo requiere una buena comprensión de los principios eléctricos y una planificación cuidadosa. Si sigue los pasos descritos en esta publicación de blog, puede crear un circuito que cumpla con sus requisitos de iluminación y proporcione un rendimiento confiable.
Si está interesado en comprar LED de 3 mm y 12 V de alta calidad para sus proyectos, no dude en contactarnos para obtener más información y analizar sus necesidades específicas. Estamos comprometidos a brindar excelentes productos y soporte para ayudarlo a alcanzar sus objetivos de diseño.
